Az SSD-technológia átfogó elemzése

A modern számítástechnikai rendszerek háttértár-architektúráját alapjaiban határozza meg a félvezetős szilárdtest-meghajtók (SSD-k) és a hagyományos merevlemezes meghajtók (HDD-k) közötti technológiai különbség. Míg a merevlemezek forgó mágneses lemezekre, mechanikus karokra és olvasófejekre támaszkodnak az adatok írása és olvasása során, addig az SSD-k teljesen mozgó alkatrész nélküli félvezető áramkörökkel, non-volatilis flash memóriacellákban tárolják az információt.

Milyen a jó SSD? Ez a szerkezeti eltérés közvetlen hatással van a fizikai ellenálló képességre: az SSD-k rendkívül ellenállóak a rázkódással, ütésekkel és az extrém környezeti hőmérsékletekkel szemben, míg a HDD-k mechanikai működés közben végzetes fizikai sérülést (például fejütközést vagy platter-karcolódást) szenvedhetnek egy egyszerűbb fizikai behatástól is, ami különösen a hordozható számítástechnikai eszközöknél teszi kritikussá a választást.

A teljesítmény és az energiafelhasználás terén az eltérések nagyságrendiek. A standard SATA-alapú SSD-k átviteli sebessége eléri az 500 MB/s-ot, miközben a modern NVMe meghajtók több gigabájtos másodpercenkénti sebességre képesek, szemben a HDD-k fizikai korlátok közé szorított 30–150 MB/s közötti szekvenciális átvitelével. A véletlenszerű kis fájlok (például 4K-s olvasási műveletek) elérése során az SSD-k akár több százszor gyorsabb válaszidőt produkálnak a mechanikai keresési idő hiánya miatt. Energiafogyasztás tekintetében az SSD-k átlagosan mindössze 2 wattot igényelnek aktív üzemben, míg a HDD-k forgómotorjai átlagosan 6 wattot fogyasztanak, ami közvetlen hatással van a hordozható rendszerek akkumulátor-üzemidejére és a hálózati NAS-rendszerek melegedésére.

Az eszközök várható élettartama és meghibásodási mintázatai szintén eltérnek. A HDD-k élettartamát a csapágyak és motorok mechanikai kopása határozza meg, így átlagos élettartamuk 3 és 5 év közé tehető, és a meghibásodásuk gyakran hirtelen, katasztrofális módon következik be. Ezzel szemben az SSD-k élettartama a memóriacellák fizikai elhasználódásán alapul, ami a SMART (Self-Monitoring, Analysis and Reporting Technology) attribútumok segítségével rendkívül pontosan előrejelezhető és nyomon követhető. Az SSD-k meghibásodása jellemzően fokozatos cellaleépüléssel jár, és az élettartam végén a meghajtó zárolja magát és írásvédett (read-only) módba vált, lehetővé téve a meglévő adatok biztonságos kimentését.

Az MTBF (Mean Time Between Failures) statisztikai mutatóként szolgál a hardver megbízhatóságának mérésére. Egy 1,2 millió órás MTBF érték például nem azt jelenti, hogy az adott eszköz ennyi ideig fog működni, hanem azt, hogy egy 1000 darabos eszközparkot napi 8 órában üzemeltetve statisztikailag körülbelül 150 naponta (évente kétszer) várható egyetlen darab meghibásodása a mintában. Offline archiválási célokra ugyanakkor a HDD-k megbízhatóbbak: az SSD-kben található memóriacellák apró elektromos töltéseket tárolnak lezárt tranzisztorokban, amelyek feszültségmentes állapotban az idő múlásával lassan elszivárognak (bit rot), így egy áramtalanított SSD már egy év után is mutathat adatkorrupciót, miközben a merevlemezek mágneses doménjei évtizedekig megőrzik polaritásukat.

A NAND Flash fizikai működési elvei és aszimmetriái

A NAND flash memória fizikai alapját a tranzisztorok képezik, amelyekben a bináris értékeket elektromos feszültségszintek reprezentálják. A korai síkbeli (planar) NAND technológiák lebegőkapus (floating-gate) tranzisztorokat használtak, ahol a töltést egy vezetőképes poliszilícium rétegben tárolták. A cellaméretek csökkenésével azonban a lebegőkapuk közötti parazita kapacitív áthallás kritikussá vált, ami instabilitáshoz vezetett. A modern 3D NAND architektúrák ezért áttértek a töltéscsapdás (Charge Trap Flash – CTF) technológiára. A CTF esetében a töltést egy nem-vezető szilícium-nitrid dielektromos réteg csapdázza be, ami fizikai robusztusságot, alacsonyabb szivárgási rátát és lényegesen egyszerűbb vertikális gyárthatóságot biztosít.

A NAND flash működését alapvető fizikai aszimmetriák határozzák meg, amelyek komoly kihívást jelentenek a vezérlő firmware-tervezése során. A memóriaterület három hierarchikus egységre tagolódik:

• Cellák (Cells): Az elemi tranzisztorok, amelyek a feszültségszinteket tárolják.
• Lapok (Pages): A legkisebb írható és olvasható egységek, méretük jellemzően 4 KB és 16 KB között mozog.
• Blokkok (Blocks): A lapok csoportjai (jellemzően 512 KB – 4 MB közötti méretben), amelyek a legkisebb fizikai törlési egységet alkotják.

Az aszimmetria lényege, hogy míg az olvasási és programozási (írási) műveletek lap szinten történnek, addig a törlés kizárólag blokk szinten hajtható végre. Mivel egy már írt lap közvetlenül nem írható felül új adattal, a módosításhoz a teljes blokkot törölni kell, ami megköveteli az érvényes lapok ideiglenes pufferelését és áttelepítését egy másik fizikai blokkba. Minden egyes törlési és írási ciklus (P/E cycle) során a cellák szigetelő oxidrétege a Fowler-Nordheim alagúthatás feszültségimpulzusai miatt mikroszkopikus sérüléseket szenved. Az idő előrehaladtával ez a szigetelőréteg degradálódik, a csapdázott elektronok könnyebben megszöknek, ami bithibákhoz (bit errors), a programozási idő megnövekedéséhez és az adatmegtartási idő drasztikus csökkenéséhez vezet.

NAND cellatípusok mélyreható összehasonlítása és a pSLC mód

A cellánként tárolt bitek száma határozza meg a kapacitás, az élettartam és a teljesítmény közötti egyensúlyt. Az SLC (Single-Level Cell) cellánként mindössze 1 bitet tárol, amihez csupán 2 feszültségállapotot (0 és 1) kell megkülönböztetni. Ez garantálja a leggyorsabb elérést, a minimális hibaarányt és a kimagasló, akár 100 000 P/E ciklust elérő élettartamot, azonban az alacsony adatsűrűség miatt a gyártási költsége rendkívül magas.

Az MLC (Multi-Level Cell) 2 bitet (4 állapot), a TLC (Triple-Level Cell) 3 bitet (8 állapot), míg a QLC (Quad-Level Cell) már 4 bitet (16 feszültségállapotot) sűrít be cellánként. Jelenleg fejlesztés alatt állnak a PLC (Penta-Level Cell) chipek is, amelyek 5 bit (32 állapot) tárolására lesznek képesek.

A feszültségállapotok számának növekedésével a belső fizikai határok rendkívül szűkké válnak. A vezérlőnek precíziós feszültséglépcsőkkel kell letapogatnia a cellát: míg az SLC-nél egyetlen mérés elegendő, addig a TLC-nél már 4, a QLC-nél pedig akár 8 egymást követő olvasási műveletre és szigorú hardveres hibajavításra (ECC) van szükség a környezeti interferenciák és a töltésszivárgás okozta hibák kiszűrésére, ami jelentősen növeli az olvasási késleltetést és rontja a tartós írási sebességet.

A modern meghajtókban alkalmazott egyik legfontosabb optimalizációs eljárás a pSLC (pseudo Single-Level Cell) üzemmód. Ebben a konfigurációban a vezérlő firmware-szinten úgy kezeli a TLC vagy QLC memóriaterületeket, mintha azok SLC cellák lennének: cellánként csak 1 bitet programoz le. Ez a működés a teljes tárolókapacitást ugyan az eredeti egyharmadára (TLC) vagy egynegyedére (QLC) csökkenti, azonban cserébe több mint tízszeresére (>10X) növeli a fizikai cellák élettartamát (endurance), radikálisan csökkenti a programozási feszültségigényt és minimalizálja az írási késleltetést. A gyártók ezt a technológiát használják dinamikus vagy statikus gyorsítótárként (dynamic/static SLC cache) a lakossági SSD-kben, hogy a burst-szerű írási feladatok során kiemelkedő, több gigabájtos sebességet biztosítsanak mindaddig, amíg a pSLC zóna ki nem merül.

SSD élettartam-metrikák és az adatok megőrzésének fizikai korlátai

Az SSD-k megbízhatóságának és élettartamának számszerűsítésére a gyártók két fő szabványosított mutatót alkalmaznak: a TBW-t (Terabytes Written) és a DWPD-t (Drive Writes Per Day).

• TBW (Terabytes Written): Azt a teljes garantált írt adatmennyiséget jelöli terabájtban kifejezve, amelyet az SSD a garanciaidő lejárta előtt biztonságosan elvisel. Fontos kiemelni, hogy a TBW mérése nem egységes: a gyártók megkülönböztetnek szekvenciális TBW-t (amelyet kíméletesebb, tisztán 128 KB-os folyamatos írásokkal mérnek) és véletlenszerű TBW-t (amely a rendkívül megterhelő JESD219A vállalati szabvány szerinti kis, szórt blokkokból álló írási mintát követi).
• DWPD (Drive Writes Per Day): Azt mutatja meg, hogy az SSD teljes felhasználói kapacitása hányszor írható felül naponta a jótállási időszak (jellemzően 3 vagy 5 év) minden egyes napján.

A két élettartam-metrika közötti matematikai átváltás az alábbi képletek segítségével végezhető el, ahol C a meghajtó kapacitását jelöli terabájtban, míg L a jótállási időt években :

TBW=DWPD×C×L×365DWPD=C×L×365TBW

Az SSD-k valós élettartamát azonban a puszta írási mennyiségen túl drasztikusan befolyásolja az adatmegőrzési képesség (data retention), amely szoros összefüggésben áll a környezeti hőmérséklettel és az elhasznált P/E ciklusok százalékos arányával. Ha egy SSD még csak élettartama elején jár (például a P/E ciklusok 10%-át használta el), az áramtalanított cellák évekig képesek hibátlanul megőrizni a töltést. Az élettartam végéhez közeledve (100%-os P/E elhasználódásnál) az adatmegőrzési idő jelentősen lecsökken.

A hőmérséklet hatása kritikus és nem-lineáris. A feszültség alatt lévő, aktív üzemben lévő SSD-knél a magasabb hőmérséklet (bizonyos határok között) még előnyös is lehet, mivel csökkenti az oxidrétegre nehezedő fizikai feszültséget az alagúthatás során. Ezzel szemben az áramtalanított, kikapcsolt állapotban tárolt meghajtóknál a magas környezeti hőmérséklet drasztikusan felgyorsítja az elektronok kiszabadulását a cellákból.

A félvezető-fizikában használt Arrhenius-egyenlet alapján végzett megbízhatósági modellezések szerint a tárolási hőmérséklet csökkentése exponenciálisan növeli a töltésmegtartási időt: ha a tárolási hőmérsékletet 55 °C-ról szobahőmérsékletű 40 °C-ra csökkentik, az elméletileg mintegy 5-6-szorosára hosszabbítja meg az adatok épségét a cellákban. A legújabb, rendkívül összetett 3D charge-trap architektúrák esetében azonban a bithibák mechanizmusai (oxid-stressz, belső trap-generáció) összetettebbé váltak, így a klasszikus Arrhenius-modell önmagában már nem minden esetben elegendő a pontos élettartam-előrejelzéshez.

SSD-vezérlők és belső menedzsment-folyamatok

Az SSD vezérlője egy dedikált, beágyazott processzor, amely komplex valós idejű algoritmusok futtatásával hidalja át a NAND flash fizikai korlátait. A vezérlő legfőbb feladatai közé tartozik a WAF (Write Amplification Factor) kordában tartása. A WAF azt a viszonyszámot fejezi ki, hogy a gazdagép által indított írások volumenéhez képest az SSD vezérlő belső folyamatai miatt ténylegesen mekkora adatmennyiséget kell leprogramozni a fizikai NAND lapokon :

<>WAF=Gazdageˊp aˊltal kezdemeˊnyezett ıˊraˊsi mennyiseˊg (Byte)NAND-ra teˊnylegesen leıˊrt adatmennyiseˊg (Byte)

Ideális esetben a szekvenciális írások és az aktív TRIM parancs mellett a WAF értéke megközelíti az 1.1-et. Súlyosan töredezett, folyamatos véletlenszerű kis írásoknak kitett és telített meghajtók esetében azonban a WAF értéke meghaladhatja a 10-et is, ami azt jelenti, hogy a cellák tízszer gyorsabban használódnak el, mint azt a gazdagép írási statisztikái indokolnák.

A WAF minimalizálását és az egyenletes cellakopást a vezérlő az alábbi kulcsfontosságú folyamatokkal kezeli:

• Szemétgyűjtés (Garbage Collection): Amikor egy blokkban lévő lapok egy része érvénytelenné válik (például fájlok törlése vagy felülírása miatt), a szemétgyűjtő algoritmus kiválasztja a leginkább töredezett blokkokat, átmásolja a még érvényes lapokat egy teljesen tiszta blokkba, majd a régi blokkot teljes egészében törli, felkészítve azt az újabb írási ciklusokra.
• Kopáskiegyenlítés (Wear Leveling): Biztosítja, hogy egyetlen cellacsoport se használódjon el idő előtt. A dinamikus kopáskiegyenlítés a folyamatosan érkező új írásokat mindig a legalacsonyabb P/E ciklusszámmal rendelkező szabad blokkokba irányítja. A statikus kopáskiegyenlítés ennél jóval összetettebb: időszakosan azonosítja azokat a blokkokat, amelyek ritkán változó, statikus ("hideg") adatokat tárolnak (például operációs rendszer rendszeredokumentumai), átmásolja ezeket a sokat használt, magasabb kopottságú blokkokba, és a felszabaduló alacsony kopottságú blokkokat átadja az aktív írási zónáknak.
• Túlméretezés (Over-Provisioning - OP): A gyárilag vagy manuálisan fenntartott, a felhasználó elől elrejtett memóriaterület. Ez a nem hozzáférhető terület elengedhetetlen munkaterületként szolgál a szemétgyűjtési ciklusok, a bad-block (hibás blokk) menedzsment és az átmeneti írási pufferek számára.

A túlméretezés mértéke közvetlenül meghatározza az SSD célterületét és terhelhetőségét. A tisztán olvasás-intenzív (Read-Intensive) kliens meghajtók jellemzően minimális, 7%-os gyári túlméretezéssel rendelkeznek, míg a folyamatos írási stressznek kitett vállalati meghajtók akár 28%-os vagy még magasabb OP területtel működnek. A túlméretezés mértékének növelésével a vezérlőnek több szabad blokk áll rendelkezésére a szemétgyűjtés hatékony lebonyolításához, ami radikálisan csökkenti a belső adatmozgatást, ezáltal mérsékli a WAF-ot és stabilizálja a sustained (tartós) írási teljesítményt.

A modern operációs rendszerek és az SSD-k közötti kapcsolat kulcseleme a TRIM parancs (SATA környezetben) vagy a Dataset Management command (NVMe környezetben). Amikor a felhasználó töröl egy fájlt, a fájlrendszer normál esetben csak a logikai mutatókat törli, a fizikai adatok ott maradnak a szektorokban. A TRIM parancs segítségével az operációs rendszer aktívan jelzi az SSD vezérlőjének, hogy mely LBA (Logical Block Address) címek váltak feleslegessé. Ez lehetővé teszi, hogy a szemétgyűjtő algoritmus a háttérben időben törölje ezeket a blokkokat, így az újabb írások során az SSD-nek nem kell megvárnia a lassú olvasás-módosítás-törlés-írás ciklust.

Windows rendszereken a TRIM aktív állapotát az alábbi rendszergazdai parancssori lekérdezéssel lehet ellenőrizni, ahol a 0-s visszatérési érték jelzi a funkció helyes működését :

fsutil behavior query disabledeletenotify

Memória-gyorsítótárak és az NVMe Host Memory Buffer (HMB) protokoll

Mivel a fizikai NAND elérése nagyságrendekkel lassabb, mint a rendszermemóriáé, a vezérlők gyors volatile gyorsítótárakat használnak az adatok átmeneti tárolására és a logikai-fizikai leképezési tábla (L2P mapping table) gyors elérésére. Amikor a rendszer olvasási parancsot küld, a vezérlőnek először meg kell keresnie az L2P táblában, hogy az adott logikai címhez (LBA) melyik fizikai NAND lap és blokk tartozik.

A hagyományos, prémium kategóriás SSD-k saját dedikált LPDDR vagy DDR SDRAM chippel rendelkeznek közvetlenül a meghajtó nyomtatott áramkörén (NYÁK). Ez a helyi DRAM chip rendkívül alacsony késleltetéssel és közvetlen sínkapcsolattal engedi elérni a teljes L2P táblát, ami konzisztens, stabil és magas IOPS teljesítményt garantál még komoly, folyamatos terhelések alatt is.

A gyártási költségek csökkentése és a NYÁK-terület minimalizálása érdekében terjedtek el a DRAM-less (DRAM nélküli) SSD-k. DRAM hiányában a leképezési tábla magában a lassú fizikai NAND flash-ben kap helyet, ami drasztikusan növeli az olvasási késleltetést, mivel minden címfordításhoz plusz egy NAND olvasási ciklust kell végrehajtani. Ezen korlát áthidalására vezette be az NVMe konzorcium a Host Memory Buffer (HMB) technológiát a PCIe interfészen keresztül.

Az HMB egy tisztán szoftveres és protokollszintű funkció, amely lehetővé teszi a DRAM-less SSD számára, hogy Direct Memory Access (DMA) útján lefoglaljon és kizárólagos munkamemóriaként használjon egy apró, jellemzően 32 MB és 128 MB közötti tartományt a gazdagép fő rendszermemóriájából (RAM). Az HMB inicializációs folyamata az alábbi lépések szerint zajlik :

1. Az SSD a rendszer indításakor az Identify parancson keresztül jelzi a gazdagép felé, hogy támogatja az HMB protokollt, és megjelöli a működéséhez optimális memóriaméretet.
2. A gazdagép operációs rendszere (például a Windows vagy Linux beépített NVMe meghajtója) kiértékeli a szabad rendszermemória rendelkezésre állását.
3. Ha az erőforrások engedik, a gazdagép a Set Features parancs segítségével dedikálja a kért fizikai memóriatartományt, és átadja annak fizikai memórialeíróit (memory descriptors) az SSD vezérlőjének.

Mivel ez a bérbevett RAM terület fizikailag távol esik az SSD vezérlőjétől, az adatok átvitele a PCIe buszon keresztül történik, ami minimális plusz késleltetést jelent a lokális DRAM chiphez képest. Ezenfelül, mivel a gazdagép RAM-ja felett az SSD-nek nincs közvetlen hardveres kontrollja, egy hirtelen áramkimaradás, kékhalál vagy rendszerszintű feszültségingadozás korrumpálhatja a HMB-ben tárolt L2P metaadatokat.

Az adatintegritás megőrzése érdekében a vezérlők szigorú CRC (Cyclic Redundancy Check) védelmet alkalmaznak. Amikor a vezérlő leír egy L2P táblarészletet a gazdagép HMB területére, egyúttal legenerálja annak CRC ellenőrző összegét, és ezt a saját belső, védett SRAM-jában vagy a NAND nem-volatilis metaadat-szektorában tárolja el. Az adatok visszaolvasásakor a vezérlő újraszámolja a CRC-t; egyezés esetén a tábla hiteles, eltérés esetén viszont korruptnak tekinti azt, elveti a HMB-ből származó adatot, és biztonságosan visszaállítja az L2P táblát a fizikai NAND flash-ből.

PCIe interfész-generációk, fizikai sávok és formátumok

Az SSD-k által nyújtott brutális sávszélességet a PCIe (Peripheral Component Interconnect Express) átviteli sínrendszer generációs ugrásai teszik lehetővé. A PCIe 4.0 generáció sávonként (lane) 16 GT/s (Gigatransfers per second) átviteli sebességet biztosít, míg a PCIe 5.0 ezt az értéket megduplázza, elérve a 32 GT/s sebességet sávonként. Egy tipikus, négy sávot használó (x4) M.2 NVMe SSD esetében a generációs elméleti és gyakorlati sávszélesség-határok komoly előrelépést mutatnak.

A sávszélesség megduplázódása rendkívül előnyös a sávok elosztása szempontjából is. A PCIe 5.0 sávszélesség-hatékonysága lehetővé teszi, hogy mindössze két fizikai sávon (x2) érjünk el olyan sebességet (körülbelül 8 GB/s), amelyhez a PCIe 4.0 esetében még négy sáv lekötésére volt szükség, felszabadítva ezzel a processzor értékes PCIe sávjait egyéb perifériák számára.

A PCIe 5.0 elméleti előnyei azonban a gyakorlatban, különösen az ipari és rugged (zord körülményekre tervezett) környezetekben, komoly fizikai korlátokba ütköznek. A 32 GT/s sebességű jelátvitel rendkívül szigorú beiktatási veszteség (insertion loss) büdzsével dolgozik, ami megköveteli a drága és komplex aktív jelszintező (equalization) áramkörök integrálását. Az emelt jelfrekvencia és a vezérlők megnövekedett fogyasztása drasztikus hőtermeléssel jár.

Olyan ipari környezetekben, ahol az ambient (környezeti) hőmérséklet meghaladja a 40 °C-ot, és a fizikai beépítési méretek miatt nincs lehetőség aktív ventilátoros hűtésre vagy robusztus hűtőbordák elhelyezésére, a PCIe 5.0 SSD-k másodpercek alatt elérhetik a termikus fojtási (thermal throttling) küszöböt, ami miatt a teljesítményük mélyen a PCIe 4.0 szint alá esik vissza. Emiatt az ipari rendszerekben a mai napig a stabilabb, hőtani szempontból könnyebben kezelhető PCIe 4.0 interfész és a 4-csatornás (szemben a melegebb 8-csatornás) NAND architektúrák dominálnak.

A csatlakozási formátumok terén szintén komoly evolúció zajlik. A hagyományos 2.5-colos SATA merevlemez-helyettesítő formátumok mellett megjelentek az enterprise-fókuszú szabványok:

• M.2 (2280): A legelterjedtebb kliensoldali formátum, rendkívül kompakt, de korlátozott hőleadó képességű.
• U.2 / U.3: A klasszikus vállalati csatlakozó, amely lehetővé teszi a menet közbeni cserét (hot-swap) és a stabil fizikai rögzítést.
• E1.S (Enterprise & Datacenter 1-inch Short): Az új generációs SSD formátum, amely közvetlenül váltja fel a 2.5-colos hagyományos kialakítást. Kiemelkedő tárolási sűrűséget és kiváló passzív hűtési bordázatot biztosít a modern szerverszekrényekben.
• E3.S: Nagyobb méretű enterprise formátum, amely támogatja a magasabb tápellátási szinteket és a PCIe 5.0 által megkövetelt robusztusabb hűtési felületeket.

A 3D NAND gyártástechnológia evolúciója és a rétegek versenye

A síkbeli (planar) NAND technológiák fizikai korlátainak áttörése után a 3D NAND vált a modern adattárolás gerincévé. A 3D NAND lényege, hogy a memóriacellákat nem egymás mellé, hanem függőleges rétegekben (layers/tiers) egymásra pakolva építik fel, jelentősen növelve az adatsűrűséget anélkül, hogy a tranzisztorok fizikai méretét a veszélyes szub-10nm-es tartományba kellene csökkenteni.

A vezető gyártók közötti verseny az elmúlt években a rétegszámok exponenciális növelésére összpontosult. A Micron a G8 (Generation 8) architektúrájával az elsők között hozott forgalomba 232 rétegű megoldásokat, amelyek elérik a 2.4 GB/s-os NAND I/O sebességet, és lehetővé teszik az 1 Tb (Terabit) kapacitást egyetlen chip-lapkán (die) belül. A SK Hynix a saját kilencedik generációs (G9) technológiájával megkezdte a 321 rétegű aktív 3D NAND chipek tömeggyártását.

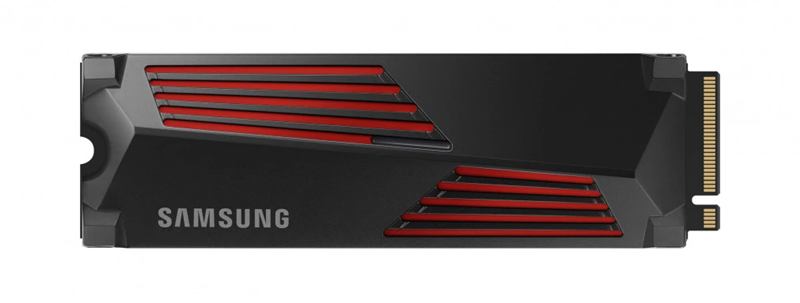

A Samsung szintén átlépte a 300 réteges határt a kilencedik generációs V-NAND (Vertical NAND) megoldásával, amely két egymásra helyezett rétegtömbből (dual-stack) áll. A Kioxia és a Western Digital a közösen fejlesztett BiCS (Bit Cost Scalable) technológiára támaszkodik: a BiCS8 generáció 218 aktív réteget kínál, míg a jövőbeli BiCS10 generáció eléri a piacon jelenleg egyedülálló 332 fizikai réteget, alkalmazva a fejlett CBA (CMOS directly Bonded to Array) technológiát, ahol a vezérlő logikai áramköröket közvetlenül a memóriatömb alá építik be a helytakarékosság érdekében.

Az alábbi táblázat összefoglalja a legújabb 3D NAND technológiák fizikai és sűrűségi specifikációit:

A rétegszám növelése mögött meghúzódó legkomolyabb mérnöki kihívás a vertikális csatornák kialakítása. Ahhoz, hogy több száz rétegen keresztül hibátlan elektromos kapcsolatot hozzanak létre, rendkívül magas aspektusarányú (HAR – High Aspect Ratio) kémiai marási folyamatokra van szükség. Az 1000 réteg eléréséhez, amely az iparági előrejelzések szerint a 2030-as évekre várható (célul kitűzve a 100 Gb/mm² sűrűséget), a marási aspektusaránynak meg kell haladnia a 100:1 értéket.

Mivel egyetlen menetben ilyen mély csatornát fúrni a fizikai korlátok miatt lehetetlen, a gyártók a "string-stacking" (húrfűzés) eljárást alkalmazzák, ahol két vagy több különálló, vékonyabb rétegtömböt gyártanak le egymás tetejére, majd ezeket mikroszkopikus precizitással illesztik össze. Az illesztési pontatlanságok azonban parazita ellenállást és bithibákat generálnak, amit csak rendkívül komplex hibajavító áramkörökkel lehet hatékonyan orvosolni.

NVMe 2.0 protokoll, ZNS és FDP adatelhelyezés

Az NVMe 2.0 specifikáció bevezetése alapvető strukturális reformot hozott a tárolási protokollok világában. A korábbi monolitikus felépítést a fejlesztők egy teljesen moduláris struktúrára cserélték le, különválasztva az NVMe bázisspecifikációt a szállítási rétegektől (PCIe, RDMA) és az egyedi parancskészletektől (NVM, Key-Value, Zoned Namespace). Ez a moduláris felépítés teszi lehetővé az új generációs enterprise adatelhelyezési technológiák zökkenőmentes integrálását.

Az adatközponti környezetekben a hagyományos blokk-alapú tárolás komoly hatékonysági korlátokba ütközik az SSD-k belső szemétgyűjtési ciklusai és a magas WAF miatt. Ezen problémák kiküszöbölésére az NVMe 2.0 két eltérő, de egyaránt forradalmi adatelhelyezési koncepciót vezetett be:

Zoned Namespaces (ZNS)

A ZNS teljesen szakít a hagyományos véletlenszerű írási modellel. A Zoned Namespace a teljes tárolókapacitást fix méretű, egymást át nem fedő zónákra osztja fel. A zónákon belül a gazdagép kizárólag szekvenciálisan írhat adatot, szigorúan az írási mutató (Write Pointer) aktuális pozícióját követve. Ha egy zónát felül kell írni, azt először teljes egészében le kell törölni.

A ZNS alapvető előnye, hogy a gazdagép szoftveresen igazodik a NAND flash fizikai törlési aszimmetriájához. Ennek köszönhetően az SSD-nek nincs szüksége belső címfordításra (L2P táblára), és teljesen elhagyható a belső szemétgyűjtési folyamat. A WAF értéke szinte tökéletesen 1.0-ra csökken, ami drámaian növeli az SSD élettartamát, minimalizálja a késleltetési kiugrásokat, és stabil QoS-t (Quality of Service) garantál.

Flexible Data Placement (FDP)

Bár a ZNS elméletileg tökéletes hatékonyságot nyújt, a szoftveres oldalon rendkívül komplex átalakítást és egyedi fájlrendszereket követel meg, ami sok enterprise rendszerben megvalósíthatatlan akadályt jelent. Az FDP egy kooperatív, szoftveresen lényegesen könnyebben integrálható alternatívát kínál. Az FDP-képes SSD-k megtartják a hagyományos LBA címzést és a belső vezérlőfolyamatokat, de lehetővé teszik a gazdagép számára, hogy írási tippek (placement hints) segítségével elkülönítse egymástól a különböző élettartamú adatfolyamokat.

Az FDP három szintű fizikai-logikai struktúrára épül :

• Reclaim Unit (RU): A fizikai NAND blokkok azon halmaza, amelyre a gazdagép írásai történnek, jellemzően gigabájtos nagyságrendű méretben.
• Reclaim Group (RG): Az RU-k olyan csoportosítása, amely die-szintű fizikai izolációt biztosít a meghajtón belül.
• Reclaim Unit Handle (RUH): Logikai append-pontok, amelyeken keresztül a gazdagép egyszerre több különálló zónába írhat párhuzamosan.

Amikor a gazdagép adatot ír az FDP meghajtóra, az NVMe parancson belül megjelöli a használni kívánt RUH-t (például az ideiglenes naplófájlokat az 1-es RUH-ba, míg a hosszú távú adatbázis-fájlokat a 2-es RUH-ba irányítja). Így a különböző élettartamú adatok soha nem keverednek egy fizikai blokkon (RU-n) belül. Amikor a naplófájlok érvénytelenné válnak, a vezérlőnek nem kell a megmaradt adatbázis-adatokat feleslegesen másolgatnia a szemétgyűjtés során, ami radikálisan csökkenti a WAF-ot anélkül, hogy a gazdagépre róná a bonyolult blokkkezelés terheit.

SSD-piaci körkép és teljesítmény-értékelés 2026-ban

A fogyasztói és professzionális SSD-piac kínálata 2026-ra éles tagozódást mutat a nyers teljesítményt hajszoló PCIe 5.0-s modellek és a kiváló ár-érték arányt nyújtó PCIe 4.0-s meghajtók között. A csúcskategóriás játékos és tartalomgyártó rendszerek elsődleges választásai továbbra is a bevált, dedikált DRAM-mal szerelt PCIe 4.0-s meghajtók, mint a Samsung 990 Pro és a Western Digital Black SN850X, amelyek kiemelkedő sustained (tartós) teljesítményt nyújtanak nagy fájlok másolásakor és játékok betöltése során.

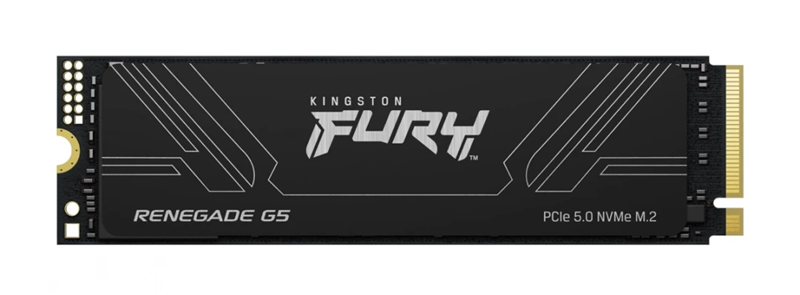

A PCIe 5.0 szegmensben a Corsair MP700 Pro XT és a WD Black SN8100 képviselik az abszolút sebességhatárt, elérve a közel 15 000 MB/s-os szekvenciális olvasási sebességet. Ezek a meghajtók azonban komoly hűtést igényelnek, és árazásuk miatt leginkább csak a szűk professzionális (például 8K-s videovágó) réteg számára jelentenek racionális választást.

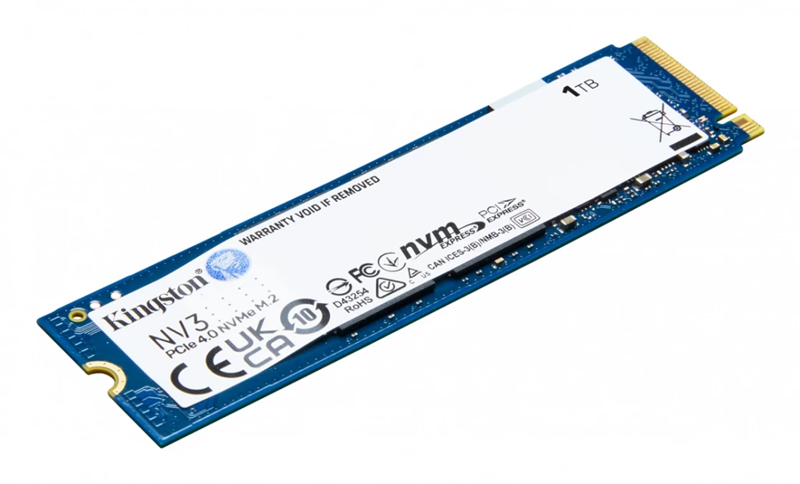

A belépőszintű és laptop-fókuszú piacon a DRAM-less modellek dominálnak, mint például a Western Digital Black SN7100 és a Crucial P3 Plus. Ezek a meghajtók az HMB technológiát használva kiváló hétköznapi válaszidőt biztosítanak rendkívül alacsony fogyasztás és minimális hőtermelés mellett, ami ideálissá teszi őket ultravékony notebookokba történő beépítésre.

Az alábbi táblázat összehasonlítja a 2026-os piac legfontosabb fogyasztói SSD modelljeit:

A háttértárak teljesítményét a vezérlőchipek fejlődése is katalizálja. A Silicon Motion legújabb SM2508 PCIe Gen5 vezérlője például kiválóan példázza a hardveres integráció csúcsát: a TSMC fejlett 6 nm-es technológiájával készülő chip négymagos ARM Cortex-R8 processzort tartalmaz, miközben ultra-alacsony PS4 energiatakarékos állapota kevesebb mint 2 mW-ot fogyaszt, áthidalva az eddigi legsúlyosabb fogyasztási aggályokat a Gen5 platformon.

Összegzés

Az SSD-technológia fejlődése 2026-ra elérte azt a szintet, ahol az elméleti interfész-sebességek helyett a rendszerszintű hatékonyság és a hőtani korlátok határozzák meg a fejlesztések irányát. Miközben a 3D NAND gyártástechnológia magabiztosan halad az 1000 réteges fizikai határok felé, az NVMe 2.0 protokoll által bevezetett ZNS és FDP adatelhelyezési technológiák strukturálisan számolják fel a flash memória aszimmetriájából fakadó teljesítmény-degradációt és élettartam-csökkenést az adatközpontokban. A lakossági piacon a HMB-alapú DRAM-less meghajtók és a prémium PCIe 4.0-s modellek nyújtják a legkiegyensúlyozottabb felhasználói élményt, bizonyítva, hogy a valós megbízhatóság és a hőtani stabilitás fontosabb tervezési szemponttá vált, mint a szintetikus benchmarkokban mért elméleti sávszélesség-maximumok.
