Az alaplap-architektúra átfogó tudományos és iparági elemzése: a számítástechnikai rendszerek központi idegrendszere és elektromos alapkövei

A modern számítástechnika fundamentumát az alaplap (motherboard) képezi, amely messze túlmutat egy egyszerű passzív összekötő kártyán. Ez az összetett rétegelt áramköri egység a rendszer központi idegrendszereként funkcionál, meghatározva minden egyes hardverkomponens kommunikációs sebességét, energiaellátási stabilitását és a teljes architektúra bővíthetőségét.

Mi az alaplap? Míg a felhasználók és a technológiai diskurzus gyakran a processzorokra (CPU) és a grafikus vezérlőkre (GPU) fókuszál, az alaplap az a platform, amely megteremti a hardverkomponensek közötti szimbiózist, lehetővé téve azok harmonikus és hatékony együttműködését. Az alaplap felépítése, a felhasznált anyagok minősége és a logikai vezérlés mélysége közvetlenül befolyásolja a rendszer élettartamát és teljesítményét, különösen a 2025-2026-os technológiai ciklusban, ahol a sávszélesség-igények és az energiafogyasztási mutatók minden korábbinál magasabbak.

A nyomtatott áramköri lap (PCB) fizikai és kémiai architektúrája

Az alaplap fizikai alapját a több rétegből álló nyomtatott áramköri lap (PCB - Printed Circuit Board) adja. Ez a struktúra nem csupán egy hordozófelület, hanem egy precíziós mérnöki munka eredménye, amelynek feladata a jelek integritásának megőrzése és az elektromágneses interferencia (EMI) minimalizálása. A modern alaplapok gyártási folyamata során több réteg üvegszálas szigetelőanyagot és vékony rézvezető réteget laminálnak össze magas hőmérsékleten és nyomáson.

A PCB rétegeinek száma kritikus tényező. Míg az alapvető irodai alaplapok gyakran négy réteggel beérik, a felsőkategóriás gaming és munkaállomás alaplapok nyolc, tíz vagy akár tizenkét rétegből állnak. A több réteg lehetővé teszi a tápellátó sínrendszerek és az adatvonalak fizikai szétválasztását, ami drasztikusan csökkenti az áthallást és javítja a jelminőséget a nagyfrekvenciás komponensek, például a DDR5 memória és a PCIe 5.0 interfészek esetében. A rétegek közötti kommunikációt mikro-furatok (viák) biztosítják, amelyek függőleges elektromos kapcsolatot létesítenek a rézrétegek között. A gyártás során alkalmazott "dual inline package" (DIP) folyamat során kisméretű kondenzátorokat és csatlakozókat építenek be, majd a lapot nagy hőmérsékletű kamrában kezelik a gyanta és az alkatrészek rögzítésének megerősítésére.

A PCB anyagösszetétele is fejlődött. A 2 unciás rézrétegek alkalmazása a belső rétegekben ma már standardnak számít a prémium kategóriában, mivel ez nemcsak az elektromos vezetőképességet javítja, hanem hatékonyabb hővezetőként is funkcionál, segítve a kritikus komponensek, például a feszültségszabályozók hűtését. A felületi védelem érdekében a rezet light-sensitive photoresist anyaggal vonják be, majd UV fénnyel világítják meg a kívánt áramköri minta kialakításához.

Energiaellátási rendszerek: A feszültségszabályozó modul (VRM) mélyelemzése

Az alaplap egyik legösszetettebb és legfontosabb alrendszere a feszültségszabályozó modul (VRM - Voltage Regulator Module). Ennek a modulnak a feladata, hogy a tápegységből érkező 12V-os egyenáramot a processzor számára szükséges precíziós feszültséggé (jellemzően 1,1V és 1,4V közé) alakítsa át. A VRM minősége alapvetően meghatározza a CPU stabilitását, különösen extrém terhelés vagy túlhajtás (overclocking) esetén.

A VRM fázisarchitektúrája és komponensei

A VRM több párhuzamos áramköri ágból, úgynevezett fázisokból áll. Minden fázis három fő komponensből épül fel: MOSFET-ekből, fojtótekercsekből (chokes) és kondenzátorokból.

1. MOSFET-ek (Metal-Oxide-Semiconductor Field-Effect Transistors): Ezek a félvezető tranzisztorok végzik a feszültség kapcsolását és szabályozását. A modern alaplapokon gyakran integrált "Power Stage" modulokat látunk, amelyek a high-side és low-side MOSFET-eket, valamint a meghajtó IC-t egyetlen tokba zárják, javítva a hatékonyságot és csökkentve a helyigényt.
2. Fojtótekercsek (Chokes): Ezek az induktorok felelnek az áram simításáért és az energia mágneses térben történő tárolásáért. Minőségük kritikus a feszültségingadozások minimalizálása érdekében.
3. Kondenzátorok: Ezek az elemek szűrik a kimeneti feszültséget, biztosítva a stabil áramellátást a processzor számára. A japán gyártmányú szilárdtest-kondenzátorok (Solid Capacitors) népszerűek a tartósságuk és magas hőmérséklet-tűrésük miatt.

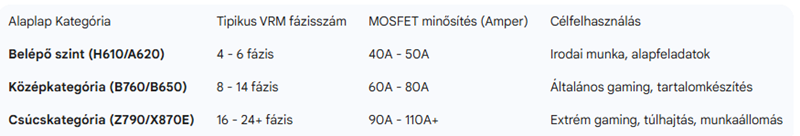

A fázisok száma közvetlen összefüggésben áll az alaplap áramleadó képességével és hőháztartásával. Minél több fázisból áll a rendszer, annál kisebb terhelés jut egyetlen komponensre, ami alacsonyabb működési hőmérsékletet és hosszabb élettartamot eredményez. Egy tipikus középkategóriás alaplap 8-12 fázissal rendelkezik, míg az extrém tuningra tervezett modellek, mint például az ASUS ROG Maximus vagy az MSI MEG sorozat, akár 24+2 fázisú architektúrát is használhatnak.

Termikus menedzsment és hűtési megoldások

A VRM működése közben jelentős mennyiségű hőt termel. Ennek elvezetése érdekében az alaplapok masszív alumínium hűtőbordákkal vannak felszerelve, amelyek gyakran hőcsövekkel (heatpipes) vannak összekötve a hő egyenletesebb elosztása érdekében. A modern, nagy teljesítményű processzorok, mint az Intel i9-14900K vagy az AMD Ryzen 9 9950X, akár 250-300 wattot is felvehetnek, ami a VRM hűtését a rendszer egyik legfontosabb aspektusává teszi.

A chipset (lapkakészlet) evolúciója és logikai funkciói

Az alaplapi chipset a rendszer "agya", amely koordinálja az adatforgalmat a CPU, a memória és a perifériák között. Történelmileg a chipset két fő chipből állt: az északi hídból (Northbridge) és a déli hídból (Southbridge).

Az északi híd korábban a nagy sebességű kommunikációért felelt, kezelve a memóriavezérlőt és a grafikus kártya (AGP/PCIe) interfészét. A technológia fejlődésével azonban ezek a funkciók integrálódtak a processzorba (SoC - System on a Chip architektúra), ami csökkentette a késleltetést és növelte a sávszélességet. A modern rendszerekben a chipset feladata elsősorban az I/O funkciók (USB, SATA, LAN), a másodlagos PCIe sávok és a rendszer biztonsági funkcióinak kezelésére korlátozódik.

Intel vs. AMD Platformok 2025-ben

A piacon jelenleg két domináns platform létezik: az Intel LGA1700/LGA1851 és az AMD AM5.

• Intel Z790/Z890: Ez a csúcskategóriás chipset támogatja a CPU és a memória túlhajtását, több PCIe 4.0/5.0 sávot kínál, és integrált Thunderbolt 4 támogatással rendelkezik. A B760/B860 széria a középkategóriát célozza, ahol a CPU túlhajtása korlátozott, de a memória tuningja továbbra is lehetséges.
• AMD X670E/X870E: Az AMD "Extreme" chipsetjei teljes PCIe 5.0 támogatást nyújtanak mind a grafikus kártya, mind az NVMe SSD számára. Az AM5 platform hosszú élettartama (garantált támogatás 2027-ig vagy tovább) jelentős előny az Intellel szemben, ahol a foglalatváltások gyakoribbak.

Memória-architektúra: A DDR5 korszaka

A memóriafoglalatok (DIMM slots) az alaplap jobb felső részén helyezkednek el, és a DDR5 szabvány 2024-re vált uralkodóvá. A DDR5 nem csupán sebességnövekedést hozott (4800 MT/s-tól akár 9000+ MT/s-ig), hanem strukturális változásokat is.

A DDR5 modulok saját feszültségszabályozó IC-vel (PMIC) rendelkeznek, ami pontosabb tápellátást és jobb energiagazdálkodást tesz lehetővé a modulon belül. Az alaplap tervezésekor a memóriasínek (traces) hossza és árnyékolása kritikus a stabilitás szempontjából. A Mini-ITX alaplapok, amelyek csak két memóriafoglalattal rendelkeznek, gyakran jobb memória-túlhajtási eredményeket érnek el, mivel a CPU és a RAM közötti fizikai távolság rövidebb, ami tisztább jeleket eredményez.

Bővíthetőség és interfészek: PCIe és M.2

A PCIe (Peripheral Component Interconnect Express) a modern számítógépek legfontosabb soros adatátviteli busza. A PCIe 5.0 szabvány elterjedésével a sávszélesség sávonként (lane) elérte a 32 GT/s értéket, ami egy x16-os foglalat esetében elképesztő, 64 GB/s sebességet jelent mindkét irányban.

PCIe sávmegosztás (Lane Bifurcation)

Az egyik legnagyobb kihívás az alaplap-tervezésben a processzorból érkező korlátozott számú PCIe sáv elosztása. Egy átlagos AMD AM5 processzor 24 vagy 28 PCIe 5.0 sávot biztosít. Ebből 16 sáv megy a grafikus kártyának, 4 sáv az elsődleges M.2 SSD-nek, a maradék 4 pedig a chipsetnek.

Amennyiben egy alaplap több PCIe 5.0-s M.2 foglalatot kínál, gyakran sávmegosztásra (lane sharing) kényszerül. Ha a felhasználó egy második Gen5 SSD-t telepít, a grafikus kártya sávszélessége x16-ról x8-ra csökkenhet. Bár a jelenlegi videókártyák (mint az RTX 4090) teljesítményét ez csak minimálisan (1-3%) befolyásolja, a jövőbeli GPU-k esetében ez szűk keresztmetszetet jelenthet.

M.2 NVMe SSD foglalatok

Az M.2 formátum forradalmasította a tárolást. A modern alaplapokon 3-5 ilyen foglalat is található, gyakran saját hűtőbordával. A Gen5 SSD-k immár meghaladják a 12 000 MB/s olvasási sebességet, de rendkívül magas hőt termelnek, így az alaplapi hűtőbordák minősége és a gépház légáramlása kritikus tényezővé vált.

Alaplap formátumok (Form Factors)

Az alaplap fizikai mérete határozza meg, hogy mekkora gépházba építhető be, és hány bővítőhely áll rendelkezésre.

Az ATX marad a legnépszerűbb szabvány a kiváló hűtési potenciál és a bőséges csatlakozási lehetőségek miatt. A Mini-ITX tervezése a legbonyolultabb, mivel a kis alapterületre tíz vagy több rétegű PCB-t kell tervezni a jelintegritás fenntartásához, ami miatt ezek a lapok gyakran drágábbak, mint nagyobb társaik.

Integrált perifériák és csatlakozási technológiák

Az alaplap hátlapi I/O (Input/Output) panelje az ablak a világra. Itt találhatók az USB portok, hálózati csatlakozók és audió kimenetek.

Hálózati megoldások

2025-ben a 2,5 GbE (Gigabit Ethernet) vált az alapértelmezetté még az olcsóbb lapokon is, míg a prémium modellek 5 GbE vagy 10 GbE portokat kínálnak. A vezeték nélküli technológia terén a Wi-Fi 7 (802.11be) integrációja zajlik, amely elméletileg 40 Gbps feletti sebességre és rendkívül alacsony késleltetésre képes a 6 GHz-es sávban.

Audió alrendszer

Az alaplapi hangkártyák minősége sokat fejlődött. A gyártók gyakran elszigetelik az audió áramköröket a PCB többi részétől egy fizikai vágással (audio gap), hogy elkerüljék az elektromos zaj beszűrődését. A felsőkategóriás lapokon ESS Sabre DAC-okat és speciális japán kondenzátorokat használnak a stúdióminőségű hangzás érdekében.

USB és Thunderbolt

A USB4 és a Thunderbolt 4/5 portok terjedése lehetővé teszi a 40-80 Gbps sebességű adatátvitelt, külső grafikus kártyák csatlakoztatását és a monitorok tápellátását egyetlen kábelen keresztül. Az előlapi USB Type-C csatlakozók immár akár 60W-os Power Delivery (PD) töltést is biztosíthatnak a mobileszközök számára.

Firmware és Szoftver: BIOS és UEFI

A BIOS (Basic Input/Output System) vagy modernebb változata, az UEFI (Unified Extensible Firmware Interface) az alaplap kisfeszültségű memóriájában tárolt szoftver, amely a rendszerindításért és a hardverek inicializálásáért felel.

Az UEFI grafikus felületet, egérhasználatot és biztonsági funkciókat (például Secure Boot) kínál. Az alaplapgyártók (ASUS, MSI, Gigabyte, ASRock) saját BIOS-felületet fejlesztenek, ahol a felhasználók beállíthatják a ventilátor-profilokat, a memória-időzítéseket (XMP/EXPO) és a processzor teljesítmény-határait.

BIOS frissítés és helyreállítás

A BIOS frissítése (flashing) kockázatos, de gyakran szükséges folyamat az új processzorok támogatásához vagy biztonsági hibák javításához. A modern alaplapok rendelkeznek "BIOS Flashback" funkcióval, ami lehetővé teszi a frissítést egy USB-meghajtóról anélkül, hogy a CPU vagy a RAM telepítve lenne. Ez egy kritikus hibajavítási eszköz, ha a rendszer egy elhibázott frissítés után nem indulna el.

Alaplap beszerelése és rendszerépítési útmutató

A számítógép összeszerelése során az alaplap beszerelése a legkritikusabb szakasz. Fontos az elektrosztatikus kisülés (ESD) elleni védelem: az építőnek földelt fémfelülethez kell érnie, mielőtt az alkatrészekhez nyúl.

Telepítési folyamat

1. CPU és RAM behelyezése: Ezeket az alkatrészeket érdemes még az alaplap házba helyezése előtt beszerelni, amíg az az antisztatikus zacskón vagy a dobozán fekszik.
2. I/O pajzs behelyezése: Ha az alaplap nem rendelkezik integrált hátsó pajzzsal, azt először a házba kell bepattintani.
3. Távtartó csavarok ellenőrzése: Az alaplap nem érintkezhet közvetlenül a gépház fémfalával, ehhez távtartókat kell használni a rövidzárlat elkerülése érdekében.
4. Kábelezés: A legfontosabb a 24-tűs főtápcsatlakozó és a 8-tűs EPS (CPU) tápcsatlakozó bekötése. Az előlapi csatlakozók (power gomb, LED-ek) bekötése a legaprólékosabb feladat, itt az alaplap kézikönyve a mérvadó.

Diagnosztika és hibaelhárítás

Amikor a számítógép nem indul el, az alaplap többféle módon jelezheti a hiba forrását a POST (Power-On Self-Test) folyamat során.

• Beep kódok: A hangszóróból érkező csipogások sorozata kódolja a hibát (például 3 rövid sípolás gyakran RAM hibát jelez).
• Diagnosztikai LED-ek (Q-LED): Négy LED (CPU, DRAM, VGA, BOOT) jelzi, hogy melyik fázisban akadt el a rendszer.
• Q-Code / Debug LED kijelző: A felsőkategóriás lapokon egy kétjegyű hexadecimális kijelző mutatja a pontos hibakódot (például "55" - nincs memória, "A2" - boot eszköz hiba).

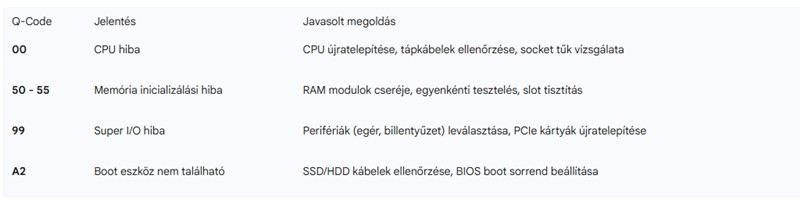

Gyakori hibaüzenetek és megoldásuk

Gyártói ökoszisztémák és piaci szegmentáció

A négy nagy alaplapgyártó – ASUS, MSI, Gigabyte és ASRock – különböző márkanevek alatt szegmentálja termékeit a felhasználói igényeknek megfelelően.

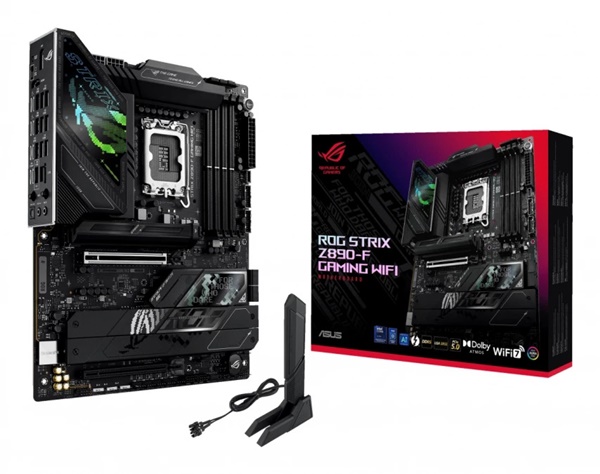

1. ASUS: A ROG (Republic of Gamers) széria a csúcskategória, kiemelkedő szoftveres támogatással és AI funkciókkal (AI Overclocking, AI Cooling). A TUF Gaming a tartósságra és az ár-érték arányra fókuszál, míg a Prime széria az általános felhasználóknak készül.
2. MSI: A MEG (Enthusiast) sorozat a technológiai csúcsot képviseli. A MAG (Arsenal) széria, különösen a "Tomahawk" és "Mortar" modellek, legendásan jó ár-teljesítmény mutatóval rendelkeznek a gamer körökben.

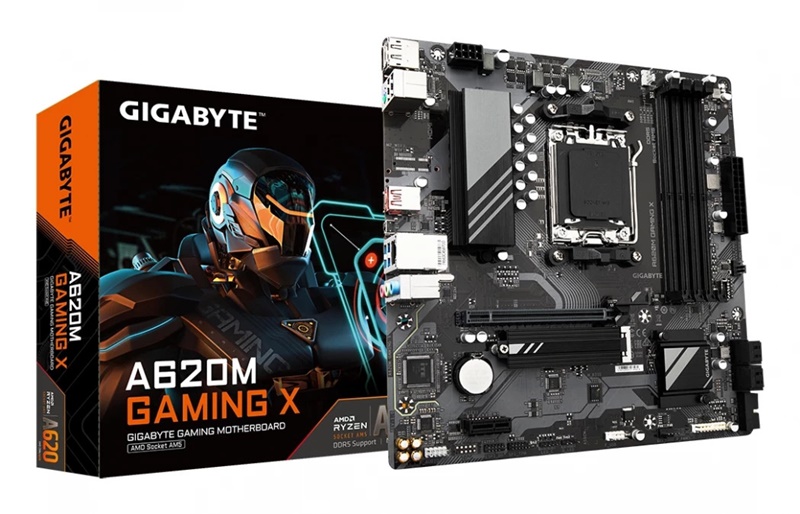

3. Gigabyte: Az AORUS márkanév alatt futnak a prémium gaming lapok, amelyek híresek a masszív VRM hűtésükről és az "Ultra Durable" felépítésükről.
4. ASRock: Korábban az ASUS leányvállalata volt, ma már önálló és innovatív gyártó. A "Taichi" sorozat a prémium kategóriában versenyez, míg a "Steel Legend" és "Pro" modellek a költséghatékony építők kedvencei.

Szoftveres vezérlés és ökoszisztéma

A hardveren túl a szoftveres támogatás is meghatározó. Az ASUS Armoury Crate, az MSI Center és a Gigabyte Control Center (GCC) egységes platformot kínál a világítás (RGB), a ventilátorok és a firmware kezelésére. Ezek a szoftverek azonban gyakran "bloatware"-ként viselkednek, sok erőforrást fogyasztanak, és néha instabilitást okoznak. A tapasztalt felhasználók gyakran csak a legszükségesebb modulokat telepítik, vagy nyílt forráskódú alternatívákat (például OpenRGB) választanak a világítás vezérlésére.

Az alaplap-technológia jövője: 2026 és azon túl

A fejlődés iránya egyértelműen a sávszélesség növelése és az energiahatékonyság javítása felé mutat.

• PCIe 6.0: Bár a PCIe 5.0 még csak most válik standarddá, a specifikációk már készen állnak a 6.0-ra, amely PAM4 kódolást használva megduplázza a sebességet a frekvencia növelése nélkül, csökkentve ezzel a jelveszteséget.
• DDR6 Memória: A fejlesztések már zajlanak, a cél a 12 800 MT/s feletti alap sebesség elérése, amihez még bonyolultabb, több rétegű PCB tervezésre lesz szükség.
• CAMM2 modulok: A laptopok után az asztali alaplapokon is megjelenhetnek a CAMM2 memória-modulok, amelyek leválthatják a hagyományos DIMM foglalatokat, drasztikusan csökkentve a helyigényt és javítva a jelintegritást.
• AI Integráció: Az alaplapok firmware-szintű mesterséges intelligenciát kapnak, amely képes lesz prediktív módon állítani a ventilátorokat a felhasználói szokások alapján, vagy felismerni a kezdődő hardverhibákat, mielőtt azok rendszerszintű összeomlást okoznának.

Következtetés

Az alaplap nem csupán egy alkatrész a sok közül, hanem a számítógépes rendszer fundamentuma. Minden technológiai döntés, amit az alaplap tervezésekor meghoznak – a PCB rétegeinek számától a VRM fázisainak kiosztásán át a chipset sávszélesség-menedzsmentjéig –, közvetlen hatással van a végfelhasználói élményre. A 2025-2026-os korszakban az alaplapok immár aktív résztvevői a teljesítmény optimalizálásának, intelligens módon kezelve a hatalmas adatfolyamokat és az extrém energiaigényeket.

A vásárlás során a felhasználónak nem csupán a processzor-foglalatot és a RAM típusát kell ellenőriznie, hanem mérlegelnie kell a bővíthetőséget, a hálózati képességeket és a gyártói szoftveres támogatást is. Egy jól megválasztott alaplap stabil alapot biztosít a rendszernek akár 5-7 éven keresztül is, elviselve több generációnyi hardverfrissítést és folyamatosan alkalmazkodva a változó digitális igényekhez.
